Sistema di regolazione impianto

Il sistema di regolazione FloorTech è studiato per poter garantire il massimo comfort ambientale e consente la gestione da remoto dei parametri fondamentali di funzionamento dell'impianto.

I componenti del sistema di regolazione FloorTech sono:

- display touch screen da incasso
- display touch screen fuori muro da 4,3" completo di sensore T+UR% e WIFI
- sonda ambiente passiva da incasso
- sensore di temperatura e umidità relativa % da incasso
- sensore temperatura e umidità con display da incasso

- modulo I/O (2 Output relè)
- modulo I/O (1 relè + 1 uscita 0/10V)
- modulo I/O (2 uscite 0/10V)
- centralina per doppio circuito 8 relè
- centralina espansione 8 relè
- alimentatore 12 VDC

- sonda di temperatura per pozzetto
- sonda di temperatura esterna

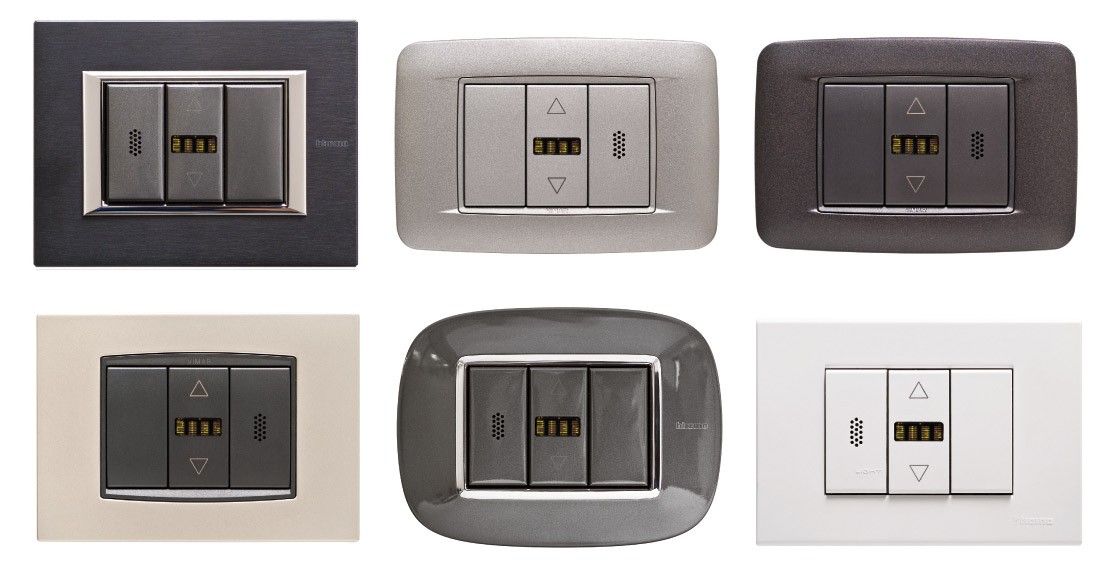

Il display touch screen e tutti i sensori da incasso sono realizzati in tutte le principali serie civili e si coordinano perfettamente con la serie scelta per la propria abitazione.
I moduli I/O e la centralina vanno montati nel quadro elettrico, pertanto non risultano visibili all'interno dell'abitazione.

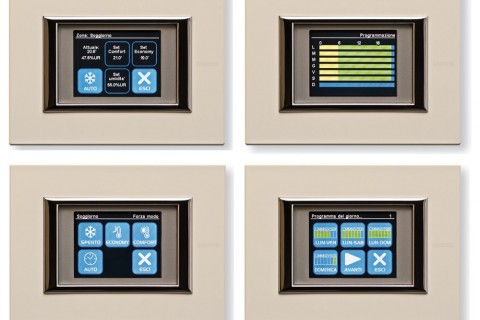

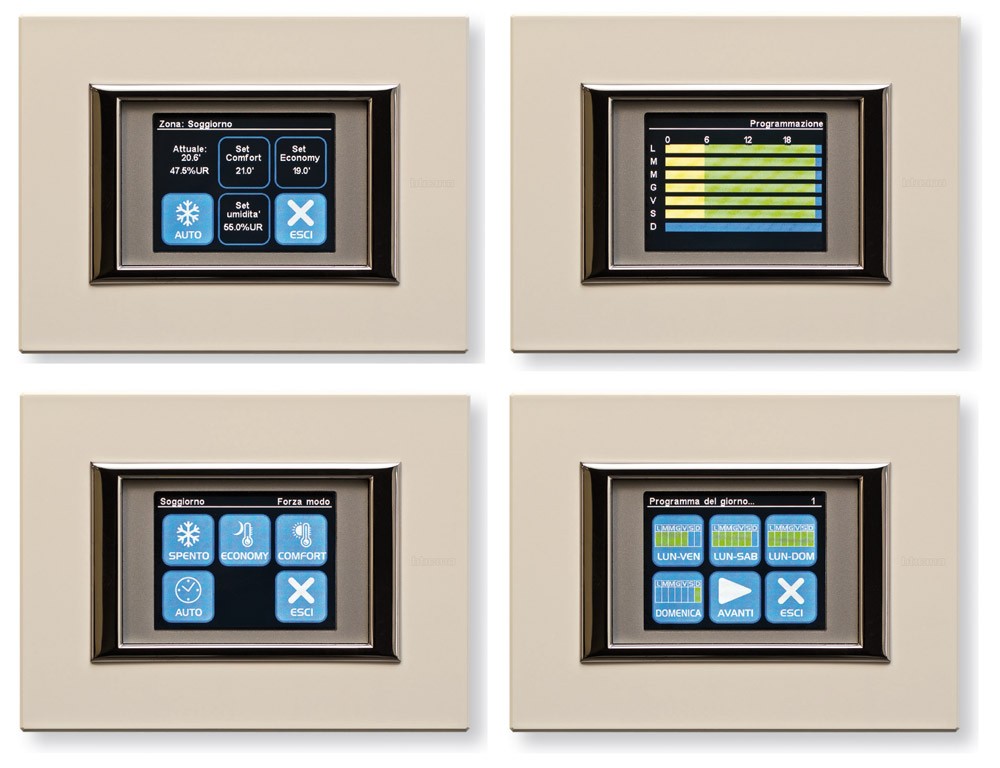

Touch screen LCD a colori da incasso
Display touch screen ausiliario LCD retroilluminato a colori TFT.
Lo schermo da 2,4” touch-screen ad alta risoluzione a 65000 colori si installa nelle normali scatole elettriche da incasso “503” e viene realizzato in coordinamento con tutte le principali serie civili permettendo una perfetta integrazione con il design dell’abitazione.
Alimentazione a 12V dc, assorbimento max 100mA.
Permette di impostare tutti i parametri di interesse per l’utente (orari, set di temperatura, attivazione impianto).
Non richiede programmazione: le pagine si adattano automaticamente alla struttura dell’impianto

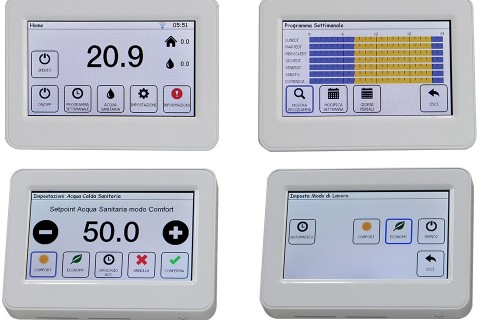

Touch screen fuori muro da 4,3"
Display touch screen 4,3" bianco, con integrato sensore di temperatura+umidità ed interfaccia WIFI.
Lo schermo è da 4,3” touch-screen a colori, il case è di colore bianco, viene installato fuori muro ed è predisposto  per coprire una scatola elettrica “503”.
Alimentazione a 12V dc.
Permette di impostare tutti i parametri di interesse per l’utente (orari, set di temperatura, attivazione impianto).
Non richiede programmazione: le pagine si adattano automaticamente alla struttura dell’impianto.
Al suo interno è integrato un sensore di temperatura e umidità relativa per rilevare tali valori nel locale in cui viene installato.
Dotato di interfaccia WIFI per poter effettuare una gestione da remoto dell'impianto tramite pagina web dedicata.

Sonda ambiente passiva da incasso
Sonda di temperatura ambiente passiva. Design coordinato con le principali serie per installazione elettrica civile. Occupazione di una posizione su castelletto per l’installazione.

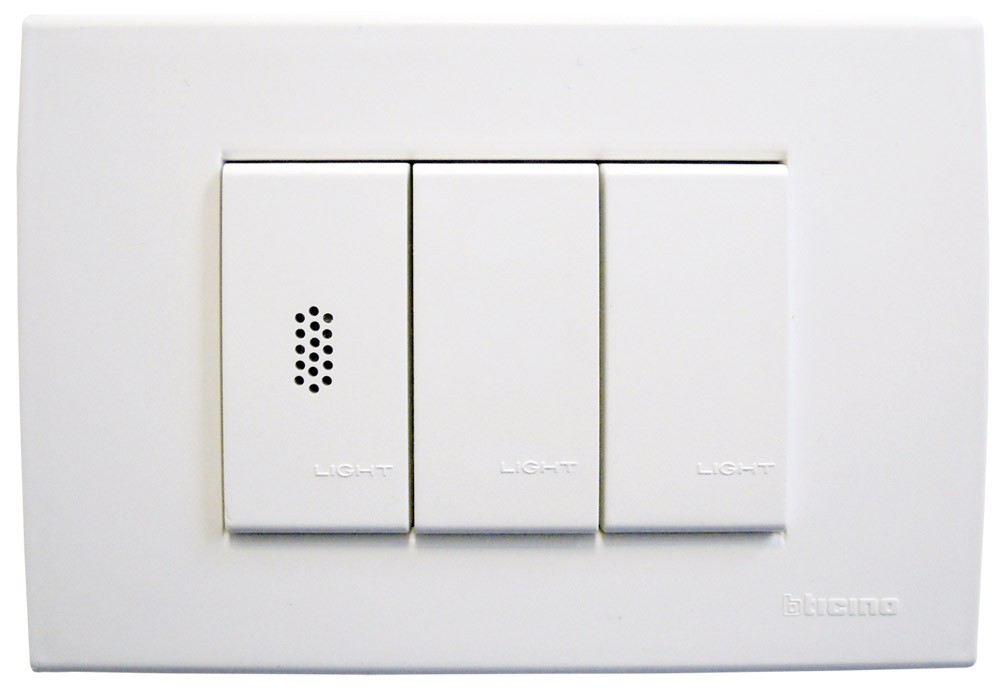

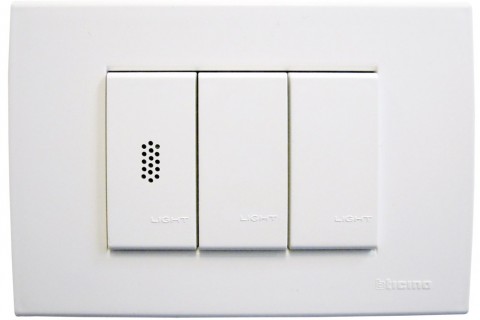

Sensore di temperatura e umidità relativa % da incasso
Sensore attivo a microprocessore per la misurazione della temperatura ambiente e dell’umidità relativa.
Design coordinato con le principali serie per installazione elettrica civile. Occupazione di due posizioni su castelletto per l’installazione.

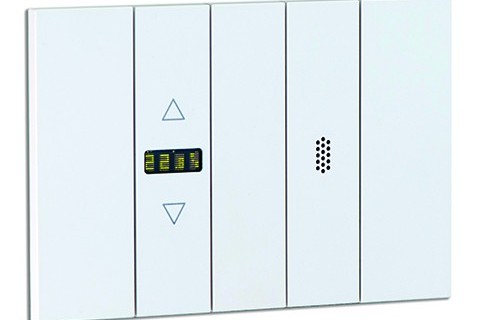

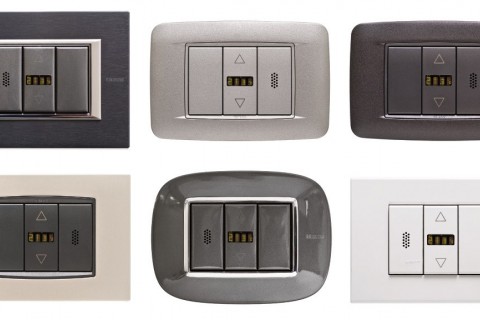

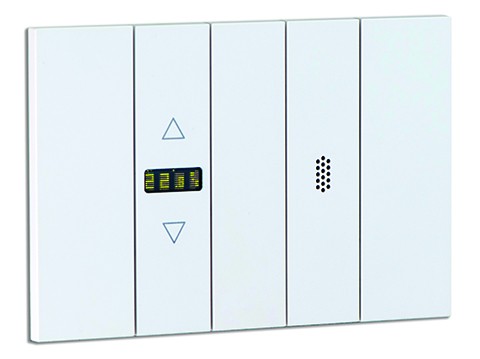

Sensore temperatura e umidità con display da incasso
Sonda attiva a microprocessore per la misurazione della temperatura ambiente e dell’umidità relativa, dotata di display Led per la visualizzazione e l’impostazione dei parametri. Design coordinato con le principali serie per installazione elettrica civile.

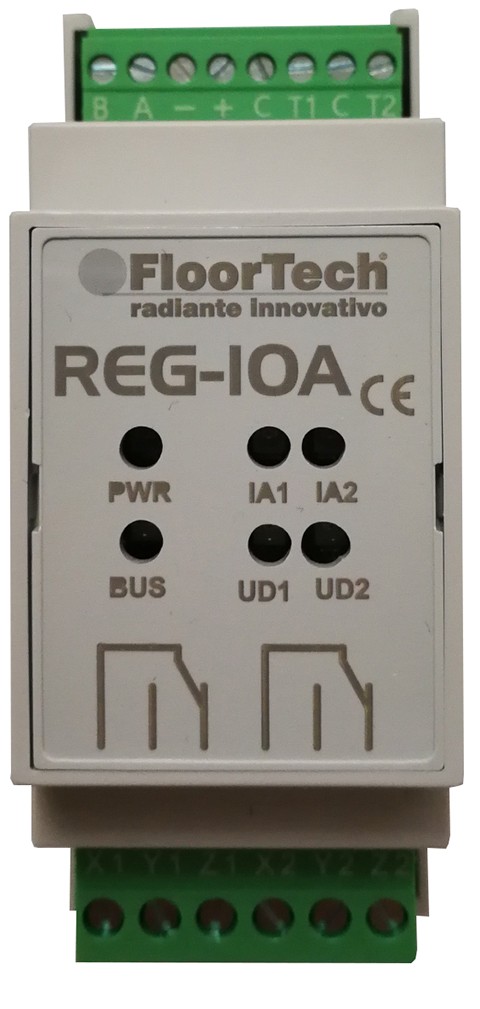

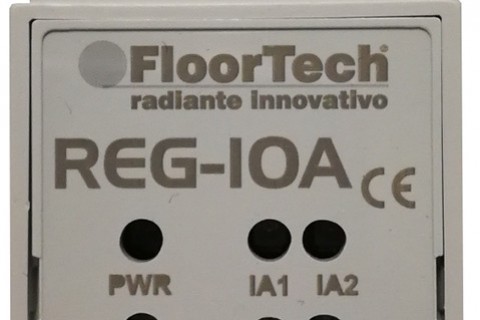

Modulo I/O (2 Output relè)
Modulo di I/O per fissaggio a barra DIN, 2 output a relè, 2 ingressi per sonde di temperatura o contatto pulito. Indicato per il controllo di valvole on/off, pompe, consensi, valvole miscelatrici a 3 punti.
Fissaggio in quadro elettrico su guida a norma DIN (equivalente a 2 moduli).

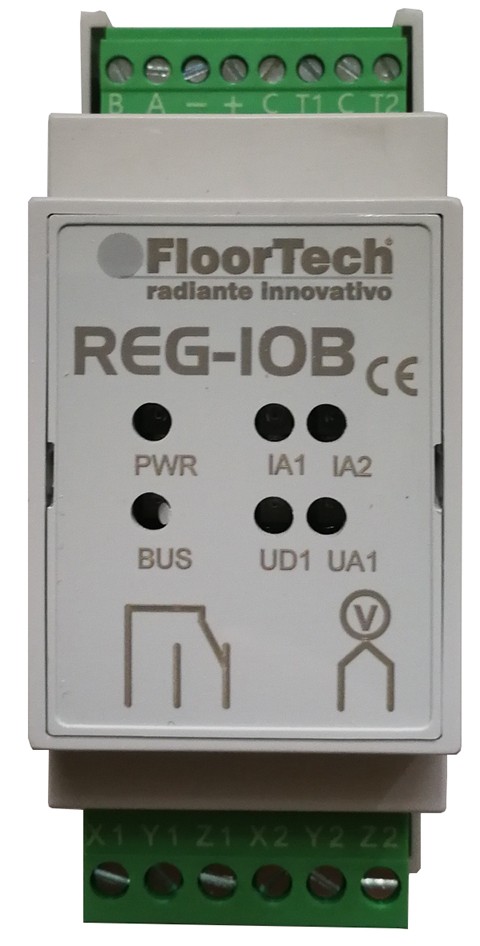

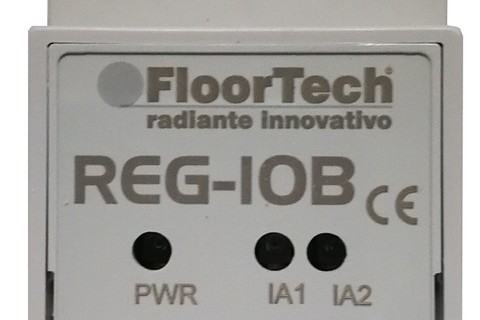

Modulo I/O (1 relè + 1 uscita 0/10V)
Modulo di I/O per fissaggio a barra DIN, 1 output a relè, 1 output con segnale 0/10V, 2 ingressi per sonde di temperatura o contatto pulito.
Fissaggio in quadro elettrico su guida a norma DIN (equivalente a 2 moduli).

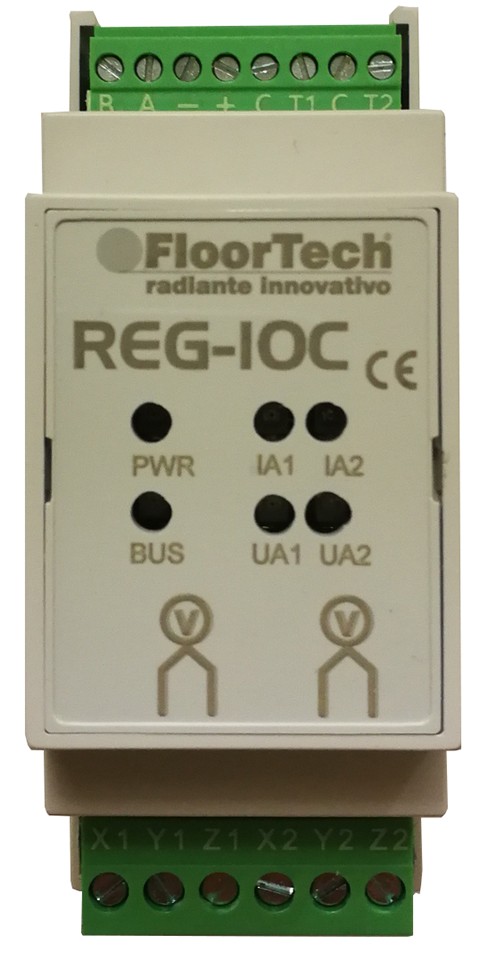

Modulo I/O (2 uscite 0/10V)
Modulo di I/O per fissaggio a barra DIN, 2 output con segnale 0/10V, 2 ingressi per sonde di temperatura o contatto pulito.
Fissaggio in quadro elettrico su guida a norma DIN (equivalente a 2 moduli).

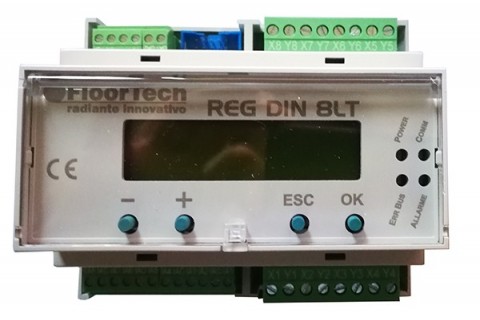

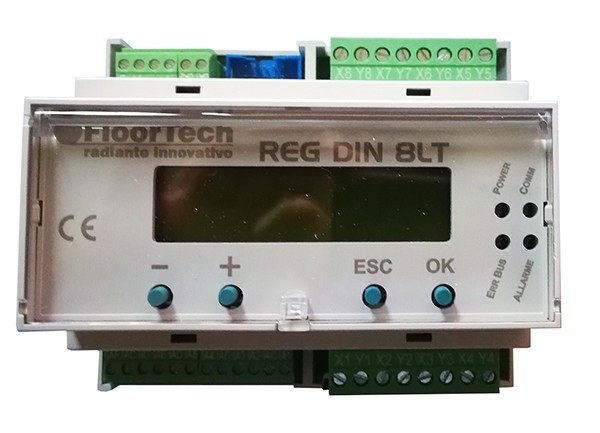

Centralina per doppio circuito 8 relè
Regolatore per installazione a guida DIN; controllo fino a 8 zone, controllo deumidificazione, orologio/datario incorporato con batteria tampone, uscita 0/10V, bus di espansione per collegamento di sensori di temperatura e temperatura + umidità.
Fissaggio in quadro elettrico su guida a norma DIN (occupazione 6 moduli). Alimentazione 12-14V DC, assorbimento max 500 mA.

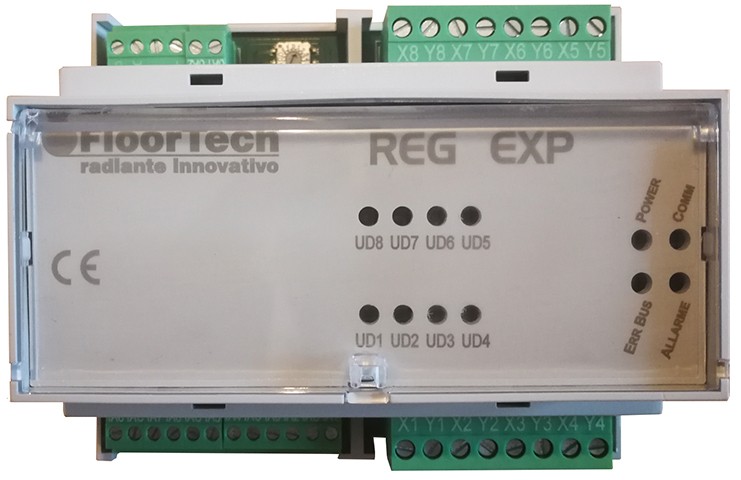

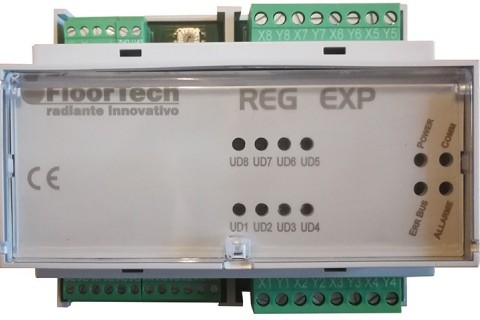

Centralina espansione 8 relè
Centralina di espansione per installazione a guida DIN; 8 uscite a relè (contatto pulito N.A.), 2 uscite 0/10V, 8 ingressi per sonde di temperatura passive o contatti puliti..
Fissaggio in quadro elettrico su guida a norma DIN (occupazione 6 moduli). Alimentazione 12-14V DC, assorbimento max 500 mA.

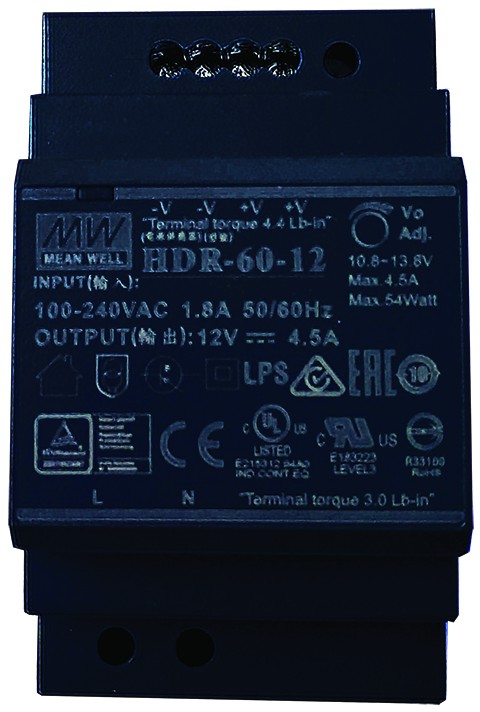

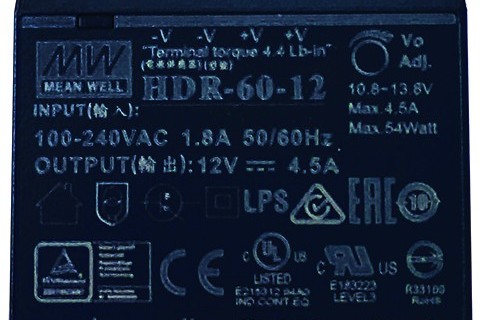

Alimentatore 12VDC
Alimentatore switching stabilizzato con uscita 12 VDC, potenza 60W.
Protezione contro corto circuito, sovraccarico, sovratensione; isolamento classe II; corrente massima di uscita 4,5 A.
Fissaggio in quadro elettrico su guida a norma DIN (occupazione 3 moduli).

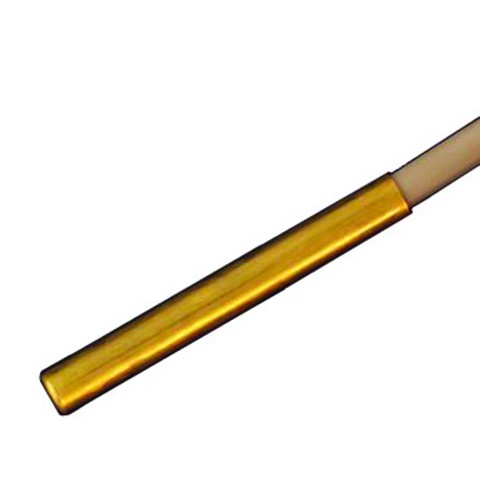

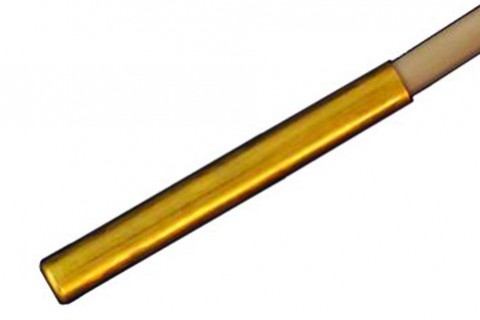

Sonda di temperatura per pozzetto
Sonda per la misura della temperatura di mandata dell'impianto o della temperatura all'interno di serbatoi, per inserimento in pozzetto o a contatto su collettori in acciaio inox. Elemento sensibile NTC inserito in tubetto di ottone di diametro 6mm e lunghezza 50mm; cavo in silicone di lunghezza 3mt.

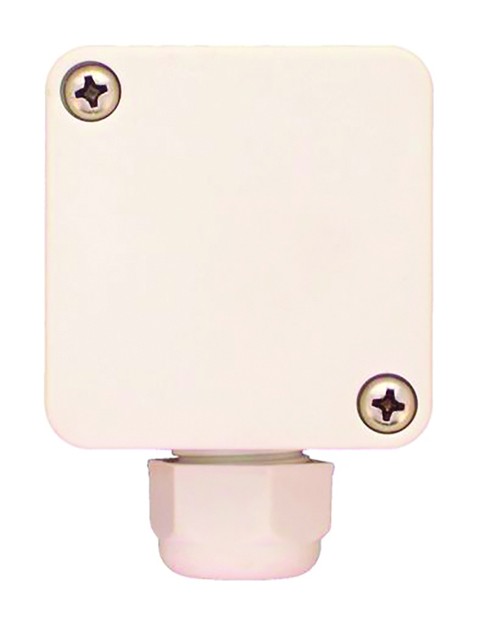

Sonda di temperatura esterna
Sonda di temperatura da parete, installata in scatola IP66 di dimensioni 50x52mm, per la misura della temperatura esterna in sistemi di regolazione climatica.
